Nature子刊突破性进展！西电郝跃院士团队张进成教授、宁静教授发表金刚石基氧化镓热管理相关成果

2025-09-02 来源：西电集成电路学部原创文章

297

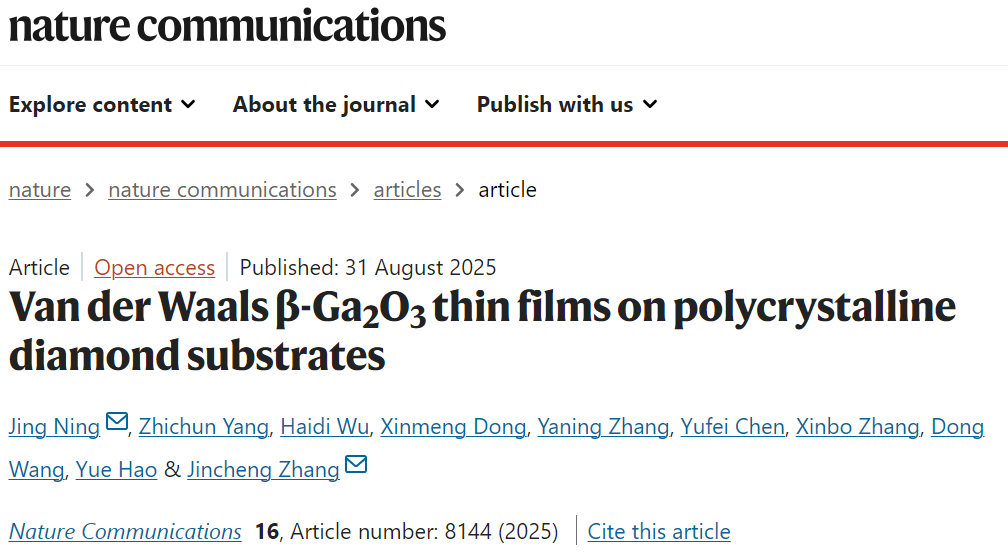

近日，由西安电子科技大学集成电路学部郝跃院士团队张进成教授、宁静教授等在宽禁带半导体材料集成领域取得取得突破性进展，研究成果以“Van der Waals β-Ga₂O₃thin ﬁlms on polycrystalline diamond substrates”为题在线发表于《Nature Communications》（DOI：10.1038/s41467-025-63666-x），该研究成功实现高质量β-Ga₂O₃薄膜与高导热多晶金刚石衬底的有效集成，为解决氧化镓基电子器件热管理难题提供了新路径。张进成教授为论文通讯作者,宁静教授与硕士研究生杨芷纯为论文共同第一作者。

氧化镓（β-Ga₂O₃）因超宽禁带、高击穿场强和低成本晶体生长优势，被视为下一代高功率、光电子器件的核心材料。然而，Ga₂O₃的相对较低的热导率（约10-30 W/m·K），仅为金刚石的六分之一，这给高功率半导体器件带来了巨大挑战。随着器件功率密度的增加，热积累效应迅速加剧，导致性能下降，限制了Ga₂O₃高功率潜力的充分发挥。因此，热管理已成为限制Ga₂O₃基功率器件发展和广泛应用的主要技术瓶颈之一。引入热导率高导热的金刚石作为散热衬底，是当前最具潜力的热管理策略。尽管单晶金刚石衬底具有优异的热导性能，但其晶圆尺寸受限、制备成本高昂，限制了其在产业界的规模化应用。因此，在低成本的多晶衬底上实现高质量β-Ga₂O₃外延成为更具可行性的技术路径，但面临晶向紊乱、界面缺陷多和热应力积聚等重大挑战。

本研究揭示了二维材料辅助下β-Ga₂O₃在多晶衬底上成核取向的智能筛选和应力的高效释放，通过引入石墨烯作为晶格解耦层，有效屏蔽多晶金刚石衬底晶向无序带来的晶格失配影响，借助弱界面耦合和晶格失配系数-氧表面密度调控（The oxygen-lattice co-modulation model），成功实现(-201)取向β-Ga₂O₃薄膜的可控外延，突破性阐明了二维材料辅助下在多晶衬底上实现单晶薄膜生长的物理机理。

本研究利用石墨烯层释放界面由于巨大热失配系数导致的拉应力，大幅降低界面热阻，实验测得β-Ga₂O₃/金刚石界面的热边界电阻仅2.82 m2·K/GW，比现有技术降低一个数量级。基于该范德华异质结构制备的光电探测器表现出高达106的光暗电流比和210 A/W的响应度，证实其在热管理与光电性能方面的显著优势，为氧化镓基高性能功率电子器件的热管理难题提供了全新解决路径，实现了高导热衬底与超宽禁带半导体的高效集成，对推动下一代高功率器件发展具有重要意义。
