如何通过实验测试验证整流二极管在极端环境下的可靠性？

为确保整流二极管在高温、高湿、振动、冲击等极端环境下的可靠性，需通过一系列标准化实验测试进行验证。以下结合国际测试标准与工程实践，系统介绍测试方法及实施要点：

一、环境应力测试

1.高温存储测试（HTSL）

目的：评估高温对材料老化的影响。

测试条件：

温度：150℃（硅器件）或175℃（SiC器件）

时长：168–1000小时（不通电）

失效判据：

反向漏电流（IR）增长＞200%

正向压降（VF）偏移＞10%

2.温度循环测试（TC）

目的：验证热膨胀失配导致的疲劳失效。

测试条件：

范围：-55℃↔125℃（车规级）或-65℃↔150℃（军规级）

循环次数：500–1000次（每循环≤30分钟）

失效判据：

焊点裂纹（X射线检测）

热阻（RθJA）增加＞15%

3.湿热试验（THB/H3TRB）

目的：检测湿气渗透引发的腐蚀与漏电。

测试条件：

85℃/85%RH+反向偏压（如80%VRRM）

时长：500–1000小时

失效判据：

IR增长＞1个数量级

金属迁移（SEM观测）

二、电应力测试

1.浪涌冲击测试

目的：模拟雷击或开关浪涌的耐受能力。

测试条件：

波形：8/20μs（电压浪涌）、10/1000μs（电流浪涌）

等级：工业级（1kV/1kA）、车规级（2kV/3kA）

失效判据：

击穿电压（VBR）偏移＞10%

硬失效（短路/开路）

2.高温反向偏压测试（HTRB）

目的：评估高温高压下的漏电稳定性。

测试条件：

125℃+80%VRRM（如600V器件施加480V）

时长：168–500小时

失效判据：

IR＞5μA（硅器件）或＞1μA（SiC器件）

3.高温工作寿命测试（HTOL）

目的：验证长期通电下的性能退化。

测试条件：

125℃+额定电流（IF）

时长：1000小时（加速因子由阿伦尼乌斯模型计算）

失效判据：

VF漂移＞10%

热失控（红外热像仪监测局部热点）

三、机械应力测试

1.随机振动测试

目的：模拟运输或车载环境的机械疲劳。

测试条件：

频率：10–2000Hz

加速度：5–50Grms（车规级要求＞20Grms）

失效判据：

引脚断裂（X射线或声学扫描）

焊点脱落（染色渗透检测）

2.机械冲击测试

目的：验证瞬时冲击下的结构完整性。

测试条件：

半正弦波：5000G/0.5ms（军规MIL-STD-883H）

三轴冲击（X/Y/Z方向各3次）

失效判据：

封装开裂（显微镜观测）

键合线断裂（FIB-TEM分析）

四、失效分析技术

电参数分析：

使用半导体参数分析仪（如Keysight B1500A）测量IR、VF、VBR漂移。

微观结构检测：

X射线断层扫描（3D-CT）：定位内部裂纹、分层。

聚焦离子束（FIB）+TEM：观察晶格缺陷、金属迁移。

热成像分析：

红外热像仪（如FLIR A655sc）捕捉热分布不均或局部过热点。

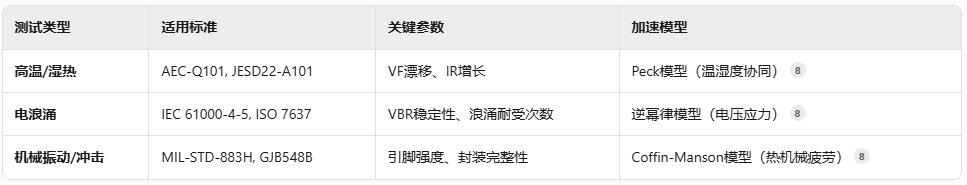

五、测试标准与评估体系

总结：测试设计要点

多应力耦合测试：

实际工况常为多应力叠加（如高温+振动+电浪涌），需设计综合测试（如HAST试验箱同步施加85℃/85%RH+电应力）。

加速模型应用：

阿伦尼乌斯模型：通过提高温度缩短测试周期（如125℃下1000小时≈25℃下10年）。

韦伯分布：预测批量器件的失效率（如Fit值）。

失效根因闭环：

测试→失效分析→设计改进（如SiC替代硅、陶瓷封装替代塑封）→复测，形成可靠性提升闭环。
