EPSON爱普生RTC RX8900CE多元应用场景+松下Panasonic CR1220电池组合

在汽车电子、储能系统、智能表计、智能路灯、冷链物流等众多应用中，实时时钟（RTC）的精度与功耗直接决定了产品的性能与可靠性。爱普生RX8900CE实时时钟模块凭借一体封装的高集成度、±3.4ppm的宽温高精度以及0.7µA的超低功耗，已在这些领域展现出强大的适配能力。而RTC在实际应用中通常需要配备用电池，松下CR1220高性能纽扣电池正是与RX8900CE搭配使用的理想选择之一。

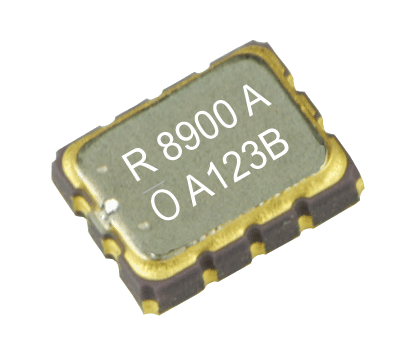

一、RX8900CE：一体封装的RTC，征服多元应用场景

1. 高精度——±3.4ppm，月偏差仅9秒

传统分立式RTC方案依赖外接32.768kHz晶体，面临晶体温漂、PCB布局寄生参数等不可控因素。RX8900CE采用数字温度补偿晶体振荡器（DTCXO）技术，将32.768kHz晶体单元与温度补偿电路集成于单一封装内，从根本上解决了这些痛点。

以UA等级为例，年时间漂移仅约1.8分钟，远优于普通RTC芯片（±20ppm，年漂移达10分钟以上）。

2. 超低功耗——0.7µA，业界领先

RX8900CE典型消耗电流仅0.7µA（Vdd=3V），相比传统分立式RTC电路的µA级别电流直接减少了一个数量级，显著延长电池供电设备的续航时间。

3. 高集成度——省去外接晶体，即贴即用

• 内置32.768kHz晶体单元：无需外接晶体与负载电容，省去匹配调试

• 自动电源切换：主电源断电时无缝切换至备用电池，内置切换电路省去外部二极管

• 出厂预调校：所有产品出厂前已完成频率精度调整，用户无需自行校准

4.技术参数速览

二、RX8900CE多元应用场景

1. 汽车EDR（事件数据记录器）

汽车EDR作为车辆的“黑匣子”，需要为事故数据提供具备司法证据效力的精准时间戳。RX8900CE在-40℃~+85℃环境下精度达±3.4ppm（误差仅9秒/月），确保EDR记录的速度、制动、转向等数据与精确时间强关联。3V下仅0.7µA的功耗为EDR长时间待机提供支持，主电异常中断时自动切换至备用电源，保障数据完整性。

2. 储能系统（ESS）

储能系统的充放电调度、峰谷电价策略执行、电网频率支撑等功能，均依赖精准的时间同步。RX8900CE内置DTCXO确保在-40℃~+85℃范围内提供±3.4ppm高精度时钟，配合储能变流器（PCS）实现毫秒级功率调度，支持多机并联场景下的时间同步需求。

3. 智能电表/水表/燃气表

分时电价、阶梯计价等计费模式要求RTC具备高精度计时能力。RX8900CE确保计费数据带有精准时间戳，主电源断电时自动切换备份电源，防止计费数据丢失。内置DTCXO技术确保在户外表计宽温环境下时钟始终精准，小尺寸封装适合表计紧凑的PCB设计。

4. 冷链物流监控

冷链运输中，智能监控管理系统依赖RTC提供精确时间和时钟源。RX8900CE在极端低温-40℃下偏移误差仍低至±3.4ppm，每月时钟偏差仅9秒，确保冷藏运输过程中温度异常事件的时间戳记录准确无误。

5. 工业自动化与FA设备

在工厂自动化设备中，设备发热可能导致时钟偏差，系统停机时仍需记录错误日志。RX8900CE的DTCXO技术有效解决了温漂问题，自动电源切换功能确保系统停机时RTC持续运行，时间数据不丢失。

三、RTC备用电源方案：松下CR1220高性能电池

RTC模块在绝大多数应用中都需要配备用电池，以确保主电源断电后时间信息不丢失。RX8900CE内置自动电源切换功能，当VDD下降时自动切换至VBAT引脚连接的备用电池供电。

松下CR1220是一款锂二氧化锰（Li-MnO₂）扣式一次电池，性能参数如下：

CR1220核心优势

宽温工作：-30℃至+85℃的工作温度范围，与RX8900CE（-40℃~+85℃）高度匹配，无论是北方严寒还是南方酷暑，都能稳定为RTC提供备用电源。

小体积：直径仅12.5mm、厚度仅2.0mm，适合各类紧凑型PCB设计。

低自放电：年自放电率极低，适合需要长期（数年）备用的应用场景。

与RX8900CE的匹配性：3V标称电压完全在RX8900CE时钟供电电压范围（1.6V~5.5V）内，无需任何电平转换电路。

四、应用案例：RX8900CE + CR1220在智能路灯中的应用

智慧路灯的天文钟控制器通过经纬度算法自动计算日出日落时间，对RTC精度要求极高即使断网一个月，累计误差也不超过15秒。RX8900CE的等级恰好满足这一标准，确保路灯在四季更替、昼夜温差剧烈的户外环境中精准执行开关灯指令。

在备用电源方面，该方案采用松下CR1220作为RTC的备份电池。当主电源（电网或太阳能）正常供电时，RX8900CE由VDD供电，CR1220处于待机隔离状态，几乎不消耗；当电网检修、突发断电或太阳能供电不足时，RX8900CE内置的自动电源切换功能在微秒级时间内无缝切换至VBAT供电，由CR1220继续为RTC计时提供能量，确保时间数据不丢失。

CR1220的-30℃~+85℃宽温工作范围使其能够适应路灯户外环境，其低自放电特性也保障了长期备用的可靠性。

五、总结

爱普生RX8900CE实时时钟模块凭借±3.4ppm的宽温高精度、0.7µA的超低功耗、3.2×2.5mm的小型化封装以及内置DTCXO晶体与自动电源切换功能，在汽车EDR、储能系统、智能表计、冷链物流、工业自动化等众多应用中展现出强大的适配能力。

松下CR1220高性能纽扣电池以其宽温工作范围（-30℃~+85℃）、低自放电特性及小体积封装，成为RX8900CE在各类应用中理想的备用电源搭档，尤其在智能路灯等户外场景中，为RTC的持续精准计时提供了可靠保障。
