“Panasonic松下电容”6TPE220MAPB ：1颗顶10颗MLCC，贴装面积节省60%！
品牌：松下Panasonic 松下Panasonic：6TPE220MAPB 标价：手机/微信 13761450503
分享到
产品介绍

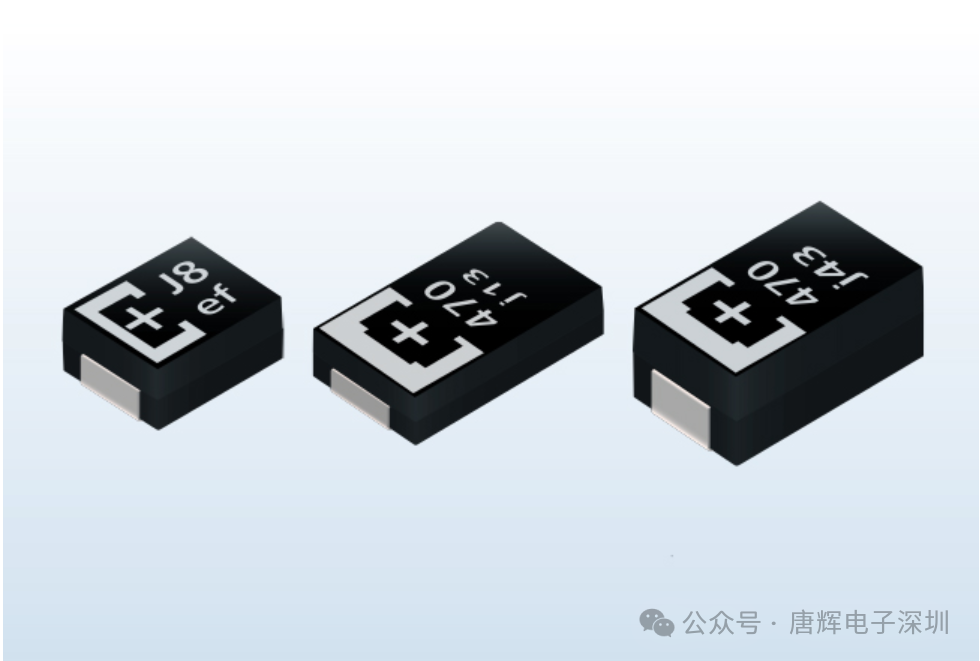

电源设计、嵌入式开发选电容，容量和耐压只是门槛。今天推荐一颗能大幅压缩PCB面积的聚合物钽电容—“Panasonic松下” 6TPE220MAPB。

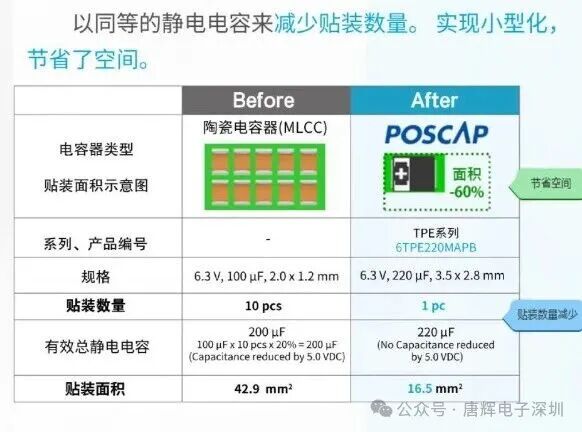

1颗替代10颗MLCC
在低压侧滤波场景中，原设计用10颗6.3V/100µF的MLCC，贴装面积42.9mm²，有效容量约200µF（MLCC存在DC偏置衰减）。
替换为 1颗6TPE220MAPB（6.3V/220µF），聚合物钽电容无DC偏置衰减，单颗有效容量220µF，贴装面积仅16.5mm²。
替换效果：
贴装数量：10颗 → 1颗（减少90%）
贴装面积：42.9mm² → 16.5mm²（节省60%以上）
有效容量：200µF → 220µF（不降反升）

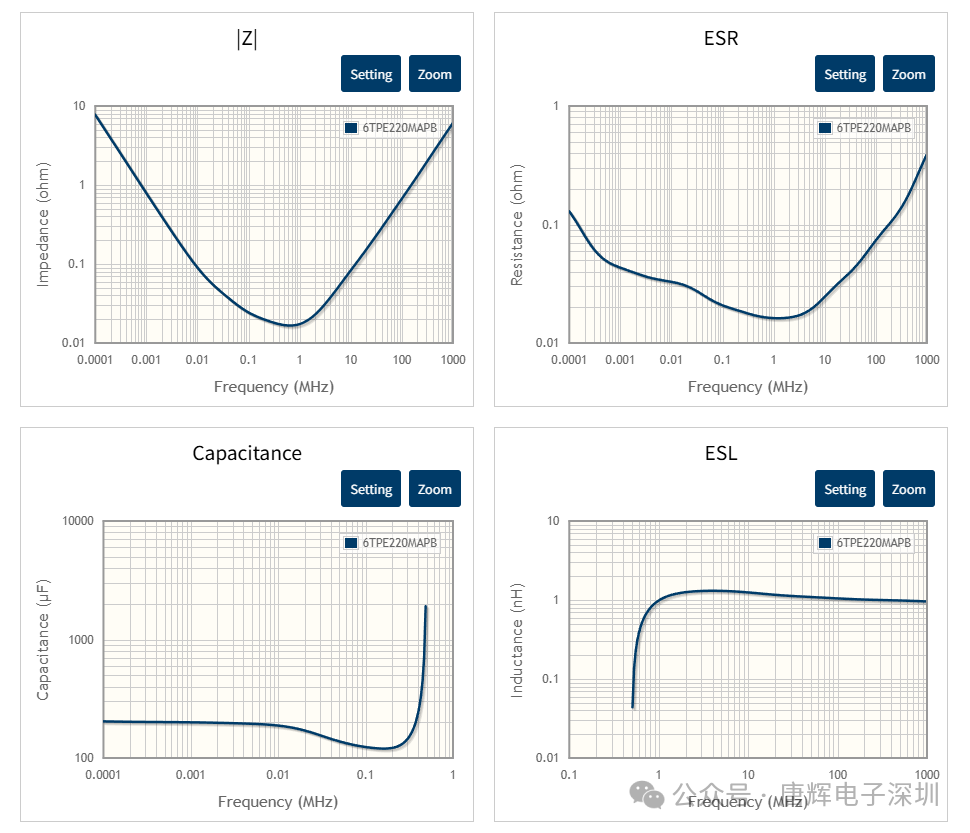

特性曲线
为什么1颗能顶10颗？
| 220µF大容量 | |
| 无DC偏置衰减 | |
| 超低ESR |

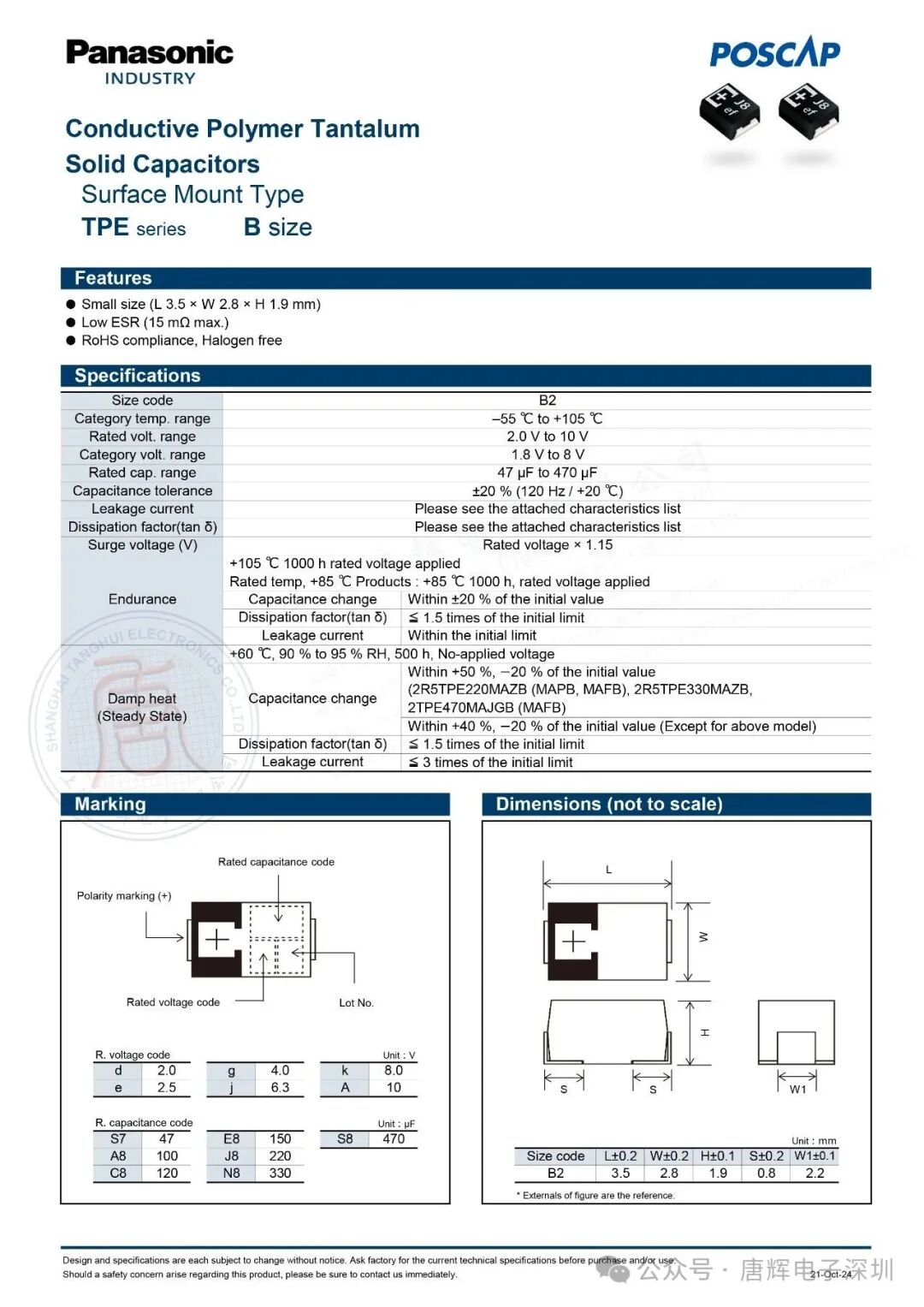

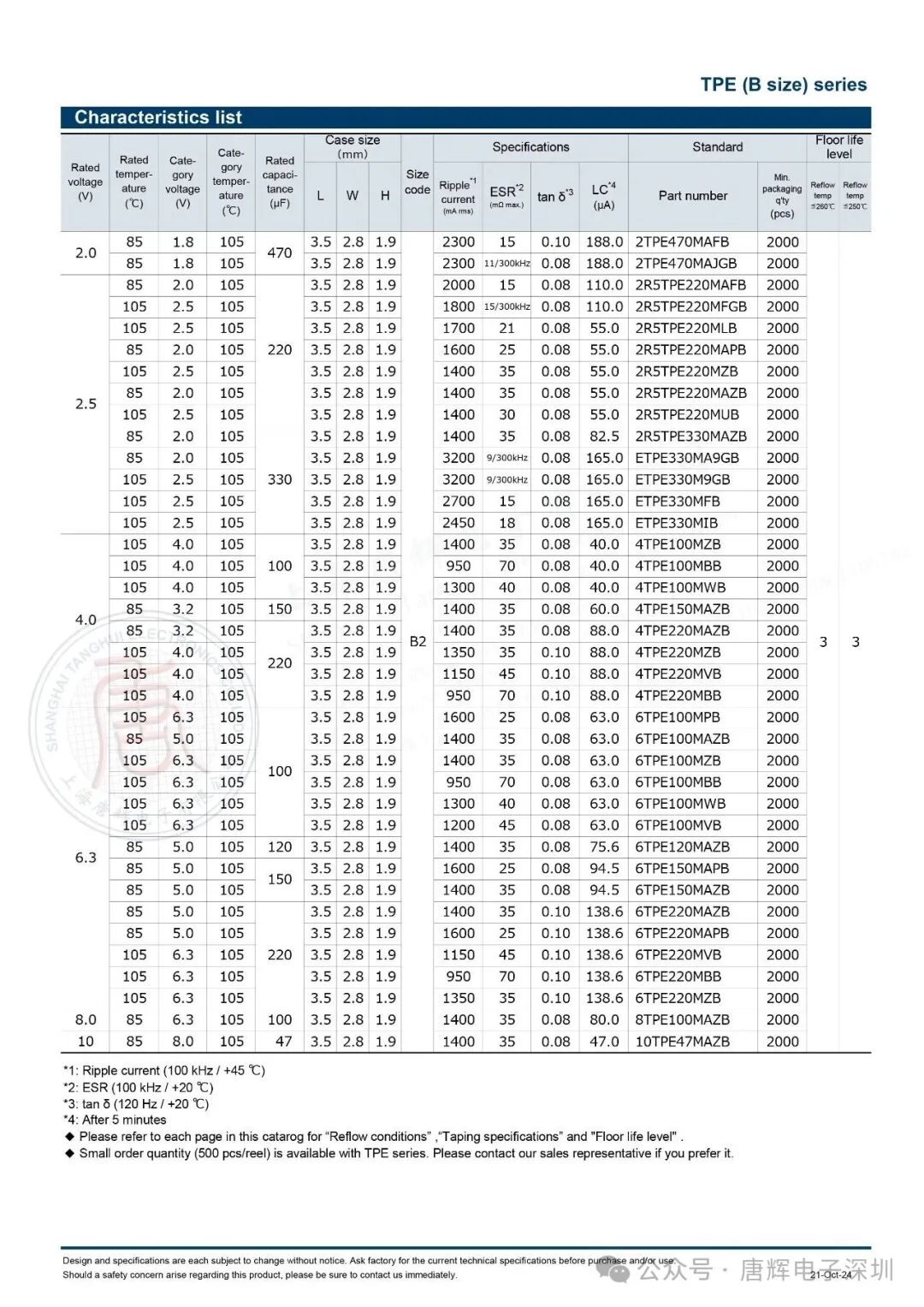

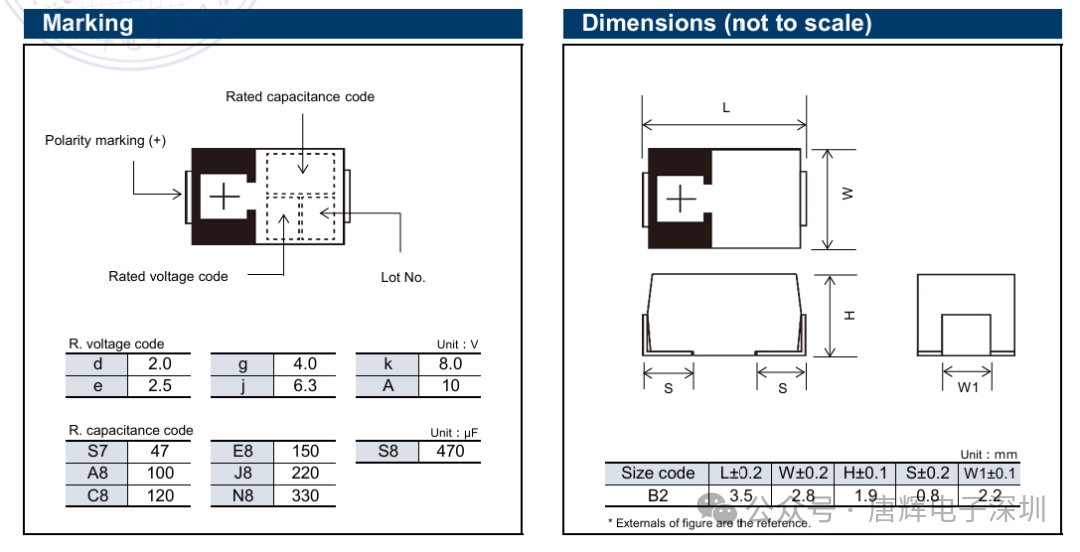

核心参数
| ESR | 25mΩ（@100kHz） |
左右滑动查看 更多详情可咨询唐辉电子
使用要点
降额：额定电压6.3V，建议按80%降额，用于5V及以下电压轨

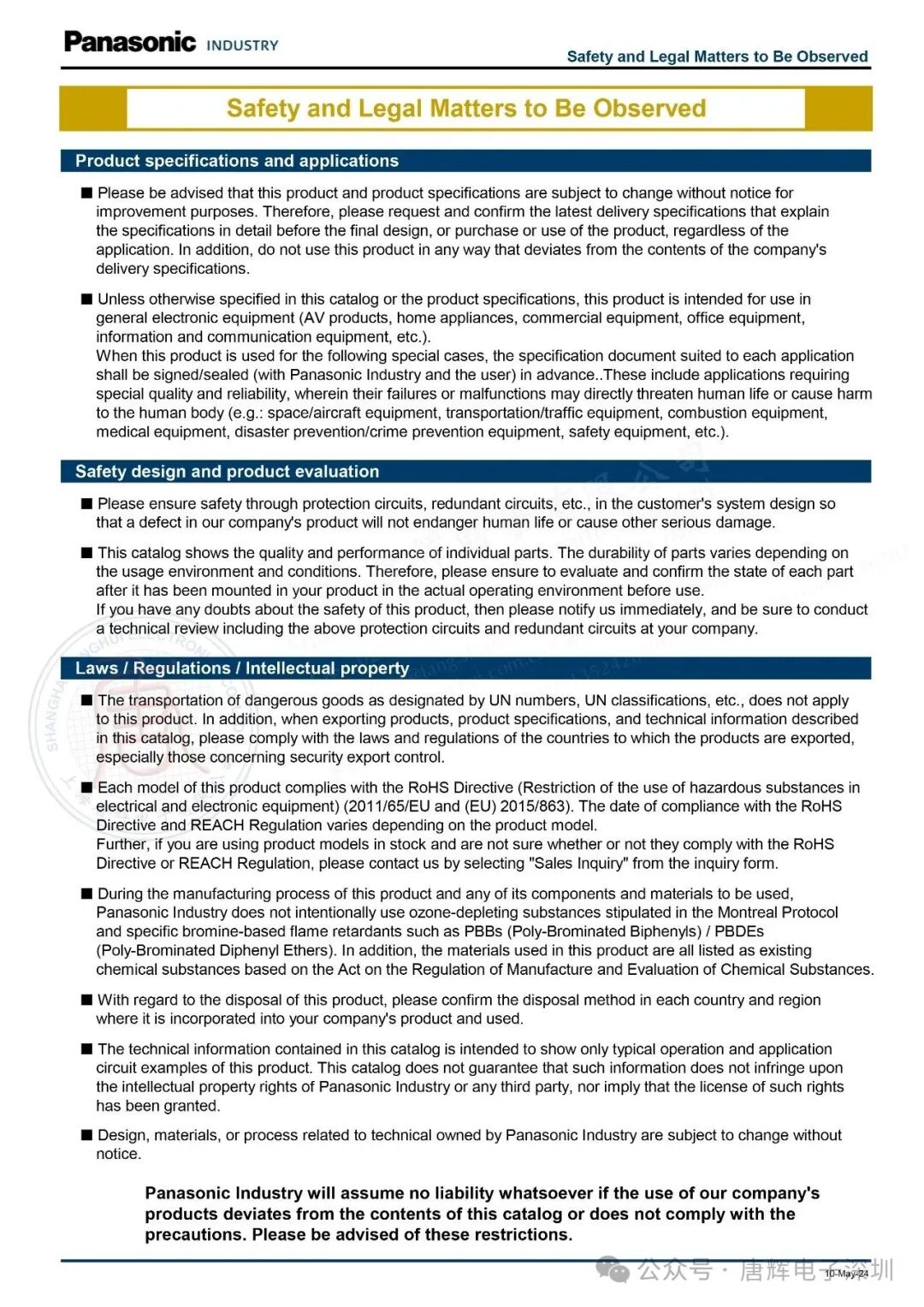

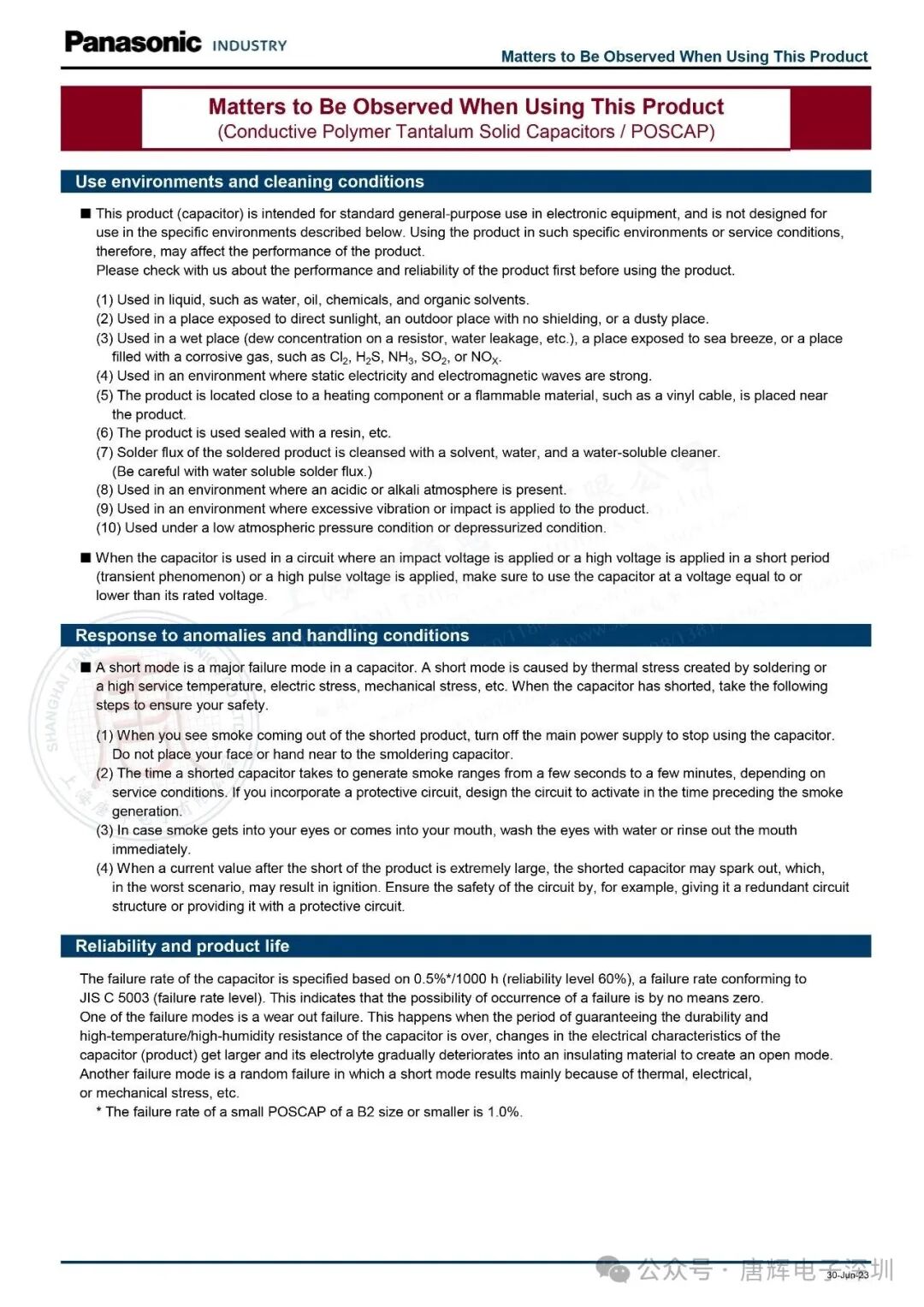

失效模式：规格书明确指出短路是主要失效模式，建议在电路中配置保护电路
典型应用场景

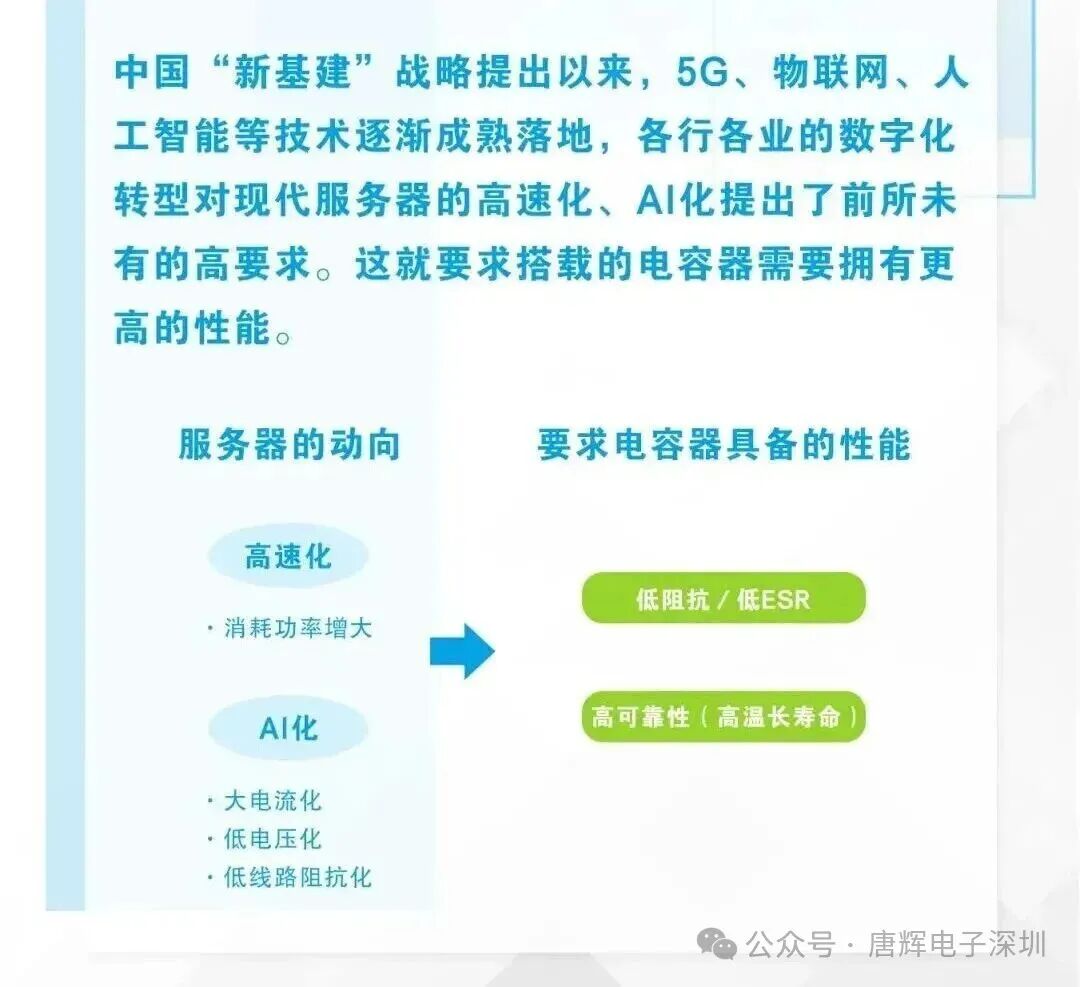

服务器（低ESR应对高频噪声，宽温满足7×24h可靠性要求）
以太网交换机（小型化需求，节省PCB面积）
DC-DC转换器（输入/输出滤波）
CPU / FPGA / ASIC供电（核心电压去耦）
SSD / 存储设备（电源滤波）
工业控制设备（-55℃ ~ +105℃宽温工作）
"Panasonic松下" 6TPE220MAPB，1颗替代10颗MLCC，贴装面积节省60%以上，同时保持220µF有效容量和25mΩ低ESR，帮你省空间、降成本、提性能。
