能否设计一款MCU，自带VBAT脚，能直接连接CR2032/CR2450纽扣电池？
关键词： MCU VBAT引脚 CR2032/CR2450纽扣电池 电源切换 备份域
MCU（Microcontroller Unit），又称微控制器或单片机，是把CPU的频率与规格做适当缩减，并将内存(Memory)、计数器(Timer)、USB、A/D转换、UART、 PLC、DMA等周边接口，甚至LCD驱动电路、RTC实时时钟都整合在单一芯片上，形成芯片级计算机。从而实现终端控制的功能，具有性能高、功耗低、可编程、灵活度高等优点。
有哪些MCU能直接连接CR2032/CR2450纽扣电池？
能否设计一款MCU，能直接连接CR2032/CR2450纽扣电池？
MCU的VBAT管脚是微控制器中用于连接外部备用电源的专用引脚，在主电源（VDD）正常供电时，VBAT处于待机状态；当VDD断电时，VBAT通过外部备用电源（如纽扣电池CR2032或CR2450、可充电锂电池或超级电容）接管供电，为实时时钟（RTC）、备份寄存器等关键模块持续供电，确保设备断电后时间记录不中断、关键数据不丢失。
有没有一种可能，就是MCU集成了RTC实时时钟电路后，把二极管集成后，不可充电的纽扣电池直接连接MCU的VBAT脚？

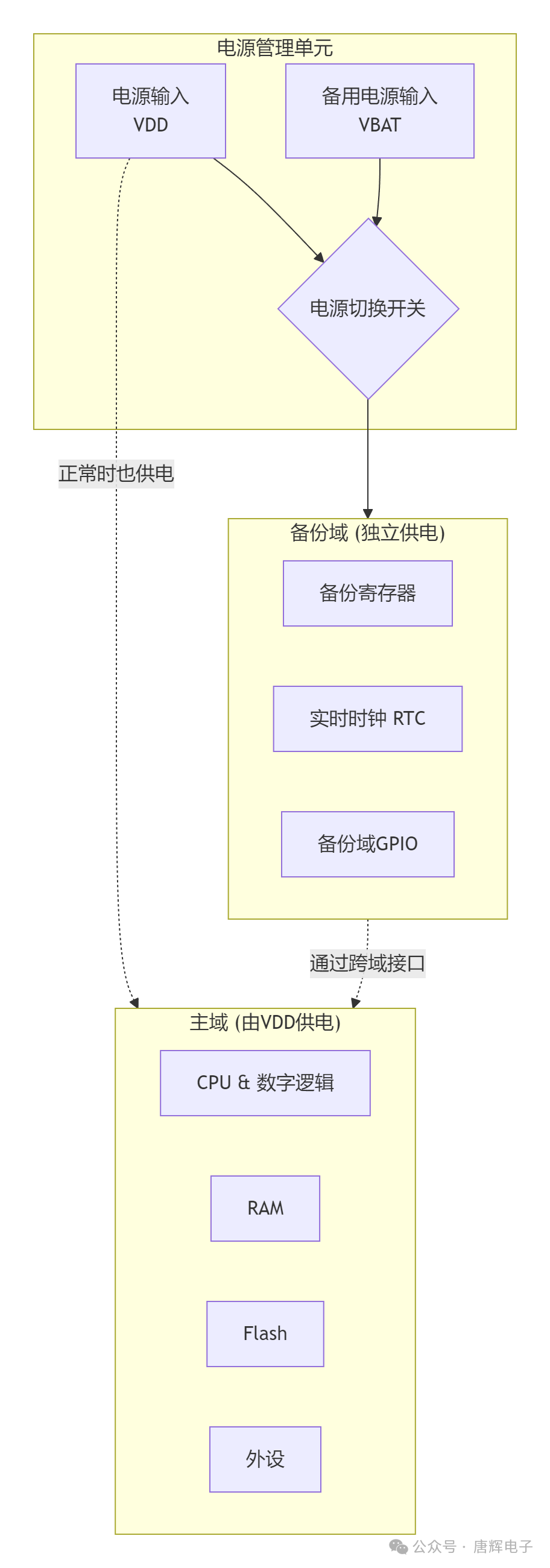

1 内部电路设计
其工作原理可以分解为以下几个关键部分：
1. 电源切换开关
这是最核心的部件。它是一个模拟电子开关（通常由MOSFET实现），类似一个自动的双路选择器。其控制逻辑如下：
当 VDD电压正常（高于某个阈值，如1.8V）：开关默认连接到 VDD。此时主电源同时为整个芯片和备份域供电，VBAT引脚上的电池几乎不消耗电流（仅在内部有一个极大的下拉电阻用于检测）。
当 VDD电压下降或消失（低于 VBAT电压）：一个电压比较器会检测到这一变化，并产生控制信号，将开关迅速（微秒级）从 VDD切换到 VBAT。此时，备份域完全由外部电池供电。
2. 独立的备份域
这是一个在物理上与主系统其他部分电源隔离的区域。它包含：
实时时钟： 包括RTC振荡器（通常为外部32.768kHz晶振）、分频器和计数器。这是耗电的主要部分，但优化后电流可低至1μA以下。
备份寄存器： 一小块特殊的SRAM（通常4-20个字节）。它的电源线只连接到备份域，因此主电源掉电后数据依然能保持。用于保存关键的系统状态、密码、校准值等。
备份域控制逻辑： 管理对备份寄存器和RTC的访问。
3. 电源隔离与域间接口
电源隔离： 备份域有独立的电源轨和地线，在芯片内部与主域隔离，防止噪声和电流倒灌。
域间数字接口： 主域的CPU需要读写RTC和备份寄存器。这个接口是电平移位和同步电路，因为两边可能处于不同电压（VDD可能是3.3V，而 VBAT是3V的电池电压）。当 VDD掉电后，这个接口被自动禁止，防止电流从备份域漏到主域。
4. 外部电路设计要点
在应用时，PCB设计也至关重要：
VBAT 引脚滤波： 必须在 VBAT引脚附近放置一个大容量的储能电容（例如1μF - 100μF）。这个电容在主电源掉电、内部开关切换的瞬时，能提供短暂的电流，防止RTC因瞬间断电而复位。
二极管隔离： 经典设计中，会在 VDD和 VBAT通路上各串联一个肖特基二极管，防止电流相互倒灌。但现在很多MCU内部已经集成了这些二极管，需根据数据手册决定是否需要在外部添加。
2 参考代码

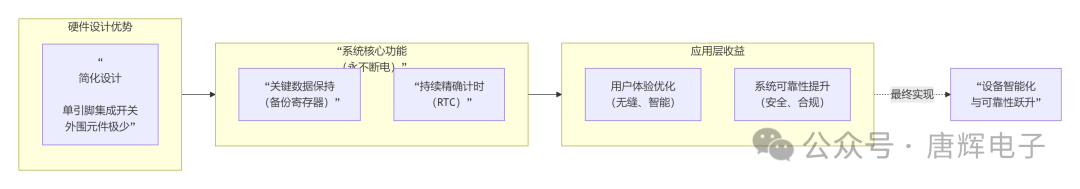

3 MCU的Vbat脚搭配CR2032/CR2450方案的核心价值
一、 硬件与设计层面的好处
1、极致简化设计：
“一线供电”： 只需将CR2032/CR2450电池的正极连接到MCU的VBAT引脚，负极接地即可。所有复杂的电源比较、切换、隔离电路都已集成在MCU内部，无需外部MOSFET、比较器或逻辑电路。
元件最少： 通常只需要在VBAT引脚到地之间加一个滤波/储能电容（如1μF-100μF）和一个可选的反接保护二极管（如果内部没有集成）。BOM成本和PCB面积占用极低。
2、供电智能无缝切换：
主电源（VDD）上电时，内部电路自动切断VBAT供电，CR2032/CR245几乎零耗电，延长其作为“备用”电池的寿命。
主电源掉电时，切换是微秒级自动完成，备份域电压无毛刺、不间断，确保RTC不停走，数据不丢失。这个过程完全硬件实现，无需软件干预，绝对可靠。
3、天生的低功耗优化：
整个备份域（RTC+备份寄存器）是专为超低功耗设计的。当系统由VBAT供电时，MCU其他所有部分都已彻底断电，整机功耗完全等于备份域的功耗，通常可低至1μA以下。
这使得使用一颗容量约225mAh的CR2032电池，理论续航可以达到 20年以上（225mAh / 1μA ≈ 25年），完全满足产品全生命周期的需求。
二、 系统与功能层面的好处
1、实现“永不断电”的精准计时：
这是最核心的功能。无论设备是主动关机、电池耗尽，还是从插座上拔下，系统时钟永远在走。重新上电后，时间永远是正确的，无需用户手动设置或联网同步。这对于任何需要记录日志、定时触发、显示时间的设备（如智能仪表、医疗设备、门禁、摄像头）都是刚需。
2、关键数据掉电保存：
备份寄存器可以在主电源完全消失的情况下，保存如：
设备唯一ID、序列号、校准参数；
系统运行状态、上次关机原因；
用户设置、事件计数、授权信息；
安全相关的密钥或令牌；
重新上电后，系统能立即恢复到掉电前的状态，实现“无缝续行”，用户体验大幅提升。
3、提高系统可靠性与安全性：
安全审计： 精确记录每次上电、掉电、重启的时间戳，便于问题追踪和事故分析。
防篡改： 在一些安全应用中，可以利用RTC和备份寄存器实现简单的防拆机机制。如果检测到设备在未授权的时间段内断电（VBAT也被移除），则可判定为物理攻击。
数据完整性： 保证核心参数不因意外断电而丢失或恢复出厂设置。
4 对比替代方案的优越性
方案 | 描述 | 缺点 (对比MCU VBAT+CR2032/CR245) |
外部RTC芯片+电池 | 如DS1302、PCF8563等 | 需要额外芯片、I2C/SPI通信、占用PCB面积和成本。通信可能失败，且MCU仍需管理其电源。 |
超级电容 | 用大电容在主电源掉电后短时供电 | 维持时间短（几分钟到几天），不适合长期掉电。有漏电、寿命衰减问题，且电容体积大。 |
EEPROM/Flash | 掉电前保存数据到非易失存储器 | 无法维持RTC运行。保存过程需要时间，在突然断电时可能来不及完成，导致数据损坏。 |
完全依赖主电源 | 不做任何备份 | 断电后时间重置、数据丢失，设备“失忆”，是最不专业的体验。 |
结论： MCU内置VBAT方案，是在成本、复杂度、可靠性、功耗和功能上取得的最佳平衡。
5 重要设计注意事项（充分发挥好处的关键）
1、PCB布局： VBAT引脚的储能电容必须靠近MCU引脚放置，路径尽量短，以确保在主电源突然断开时，有足够电荷完成电源切换，防止RTC短暂失电复位。
2、电池选择： CR2032/CR245的标称电压是3V，而很多MCU的备份域工作电压范围是1.6V - 3.6V。当电池电压随着使用下降到2.0V以下时，RTC可能工作不稳定。需要根据数据手册确认最低工作电压。
3、漏电流管理： 确保VBAT线路上没有其他元器件的漏电路径。在PCB制板后，最好实际测量VBAT引脚在仅由电池供电时的电流，确认是否在μA级别。
4、软件初始化： 上电后，软件需要检查RTC域是否因完全失电而复位，并进行相应的初始化或从备份寄存器恢复状态。
总而言之，MCU的VBAT引脚 + CR2032/CR245的组合，是一个以极小的硬件代价，为设备赋予“记忆”和“时间感知”核心能力的经典设计，是现代嵌入式设备实现智能化、可靠化的基石之一。
6 以MAX706（后缀18）与CR2032直接连接为例
MAX70618是一颗电源监控芯片，CR2032可直接连接，虽不是MCU，但能否给我们一些启发？
MAX70618与CR2032 是完美匹配的黄金搭档，无需任何外部二极管或 LDO，直接连接即可。CR2032 的3V电压正好落在芯片 VBAT 的“舒适区”。
一、硬件连接（极简方案）
MAX70618 内部已集成理想二极管和电源切换电路，严禁在外部串联二极管，否则会因压降导致电压过低。
1. 标准接法
CR2032 正极 → 直接连接 VBAT 引脚
CR2032 负极 → 直接连接 GND
VBAT 引脚 → 对 GND 接 10nF~100nF 去耦电容（必须靠近引脚）
2. 为什么不需要二极管？
防倒灌：MAX70618 内部已有理想二极管，能彻底阻断主电源向电池反灌电流，保护 CR2032。
压降红线：CR2032 标称 3V，若串联外部二极管（压降约 0.3V），实际供给 VBAT 仅 2.7V，接近芯片维持电压下限（2.0V~2.4V），极易在电池稍亏电时丢数据。
二、关键参数匹配度
参数 | CR2032特性 | MAX70618要求 | 状态 |
电压 | 标称3.0V (2.0~3.2V) | VBAT范围2.0~3.6V | ✅ 完美 |
电流 | 微安级放电 | 备份电流< 1µA | ✅ 极低 |
寿命 | 225mAh 容量 | 理论续航>10 年 | ✅ 长效 |
三、致命误区与配置
1.严禁使用 LIR2032
CR2032是不可充电的锂锰电池。MAX70618 内部有可选的涓流充电器（Trickle Charger），必须通过寄存器（CHCx）将其关闭（Disable），否则会给 CR2032 充电导致电池发热、漏液甚至爆炸。
2. 软件配置（关键）
上电初始化时，务必检查以下寄存器：
CHCx 位：设置为 00（关闭涓流充电）。
VBACKUP：若使用 CR2032，该引脚通常悬空或接地（具体视版本而定，详查手册）。
四、PCB 布局建议
电容位置：100nF 电容必须放在离 VBAT 引脚 2mm 以内，否则电源噪声可能导致 RTC 停振。
走线宽度：电池座到 VBAT 的走线建议 ≥ 20mil，减少线路阻抗带来的压降。

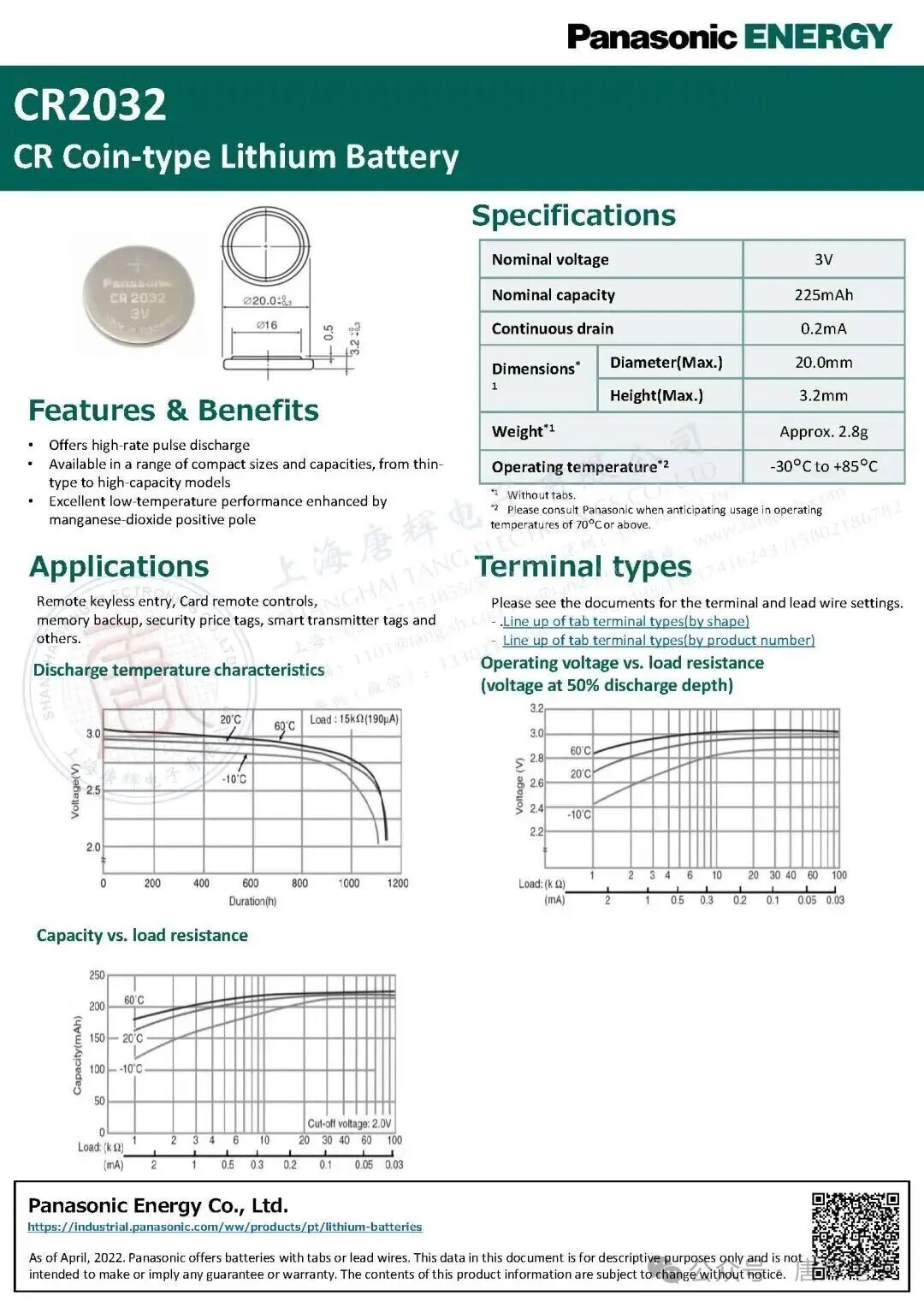

CR2032缩略版规格书

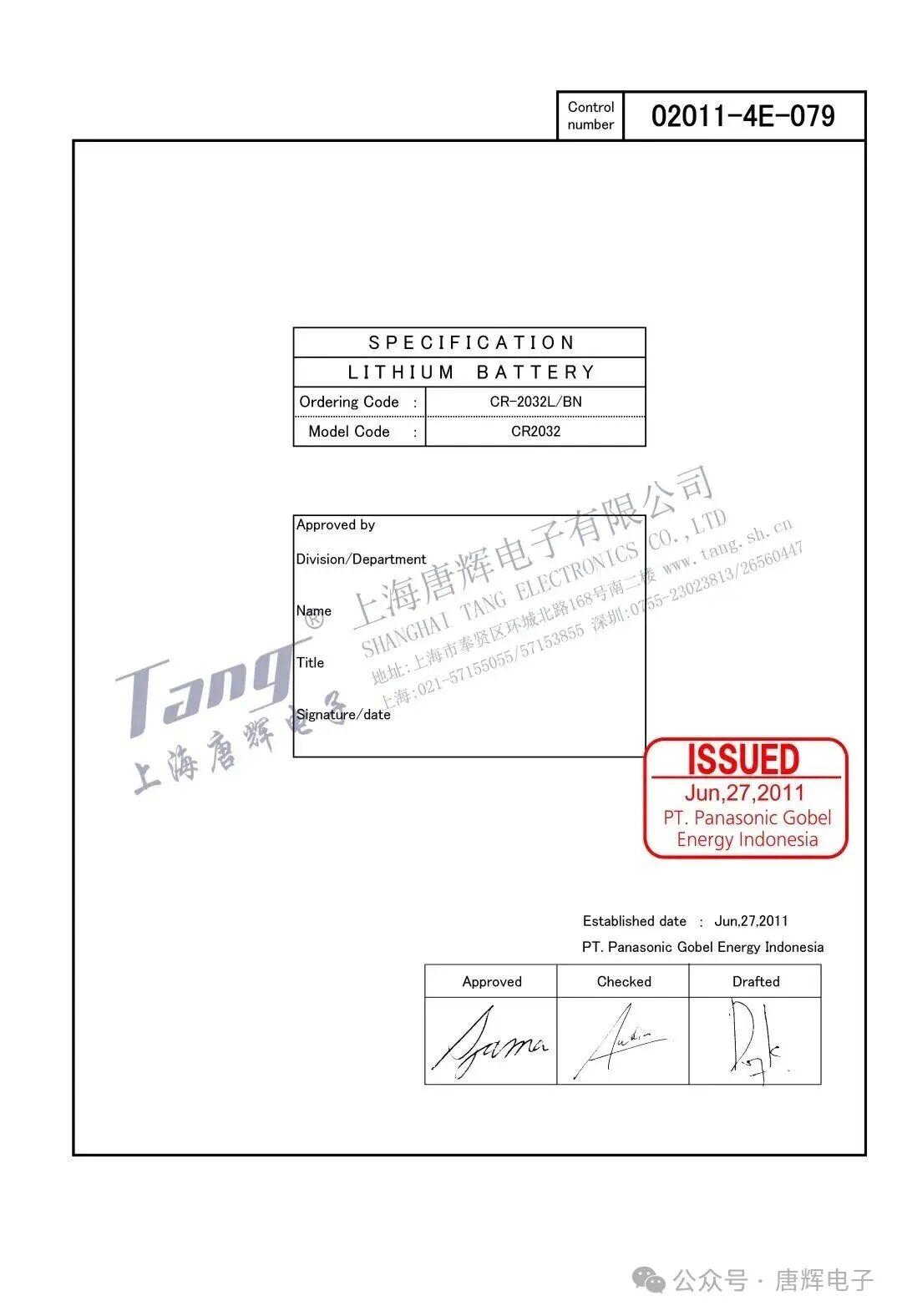

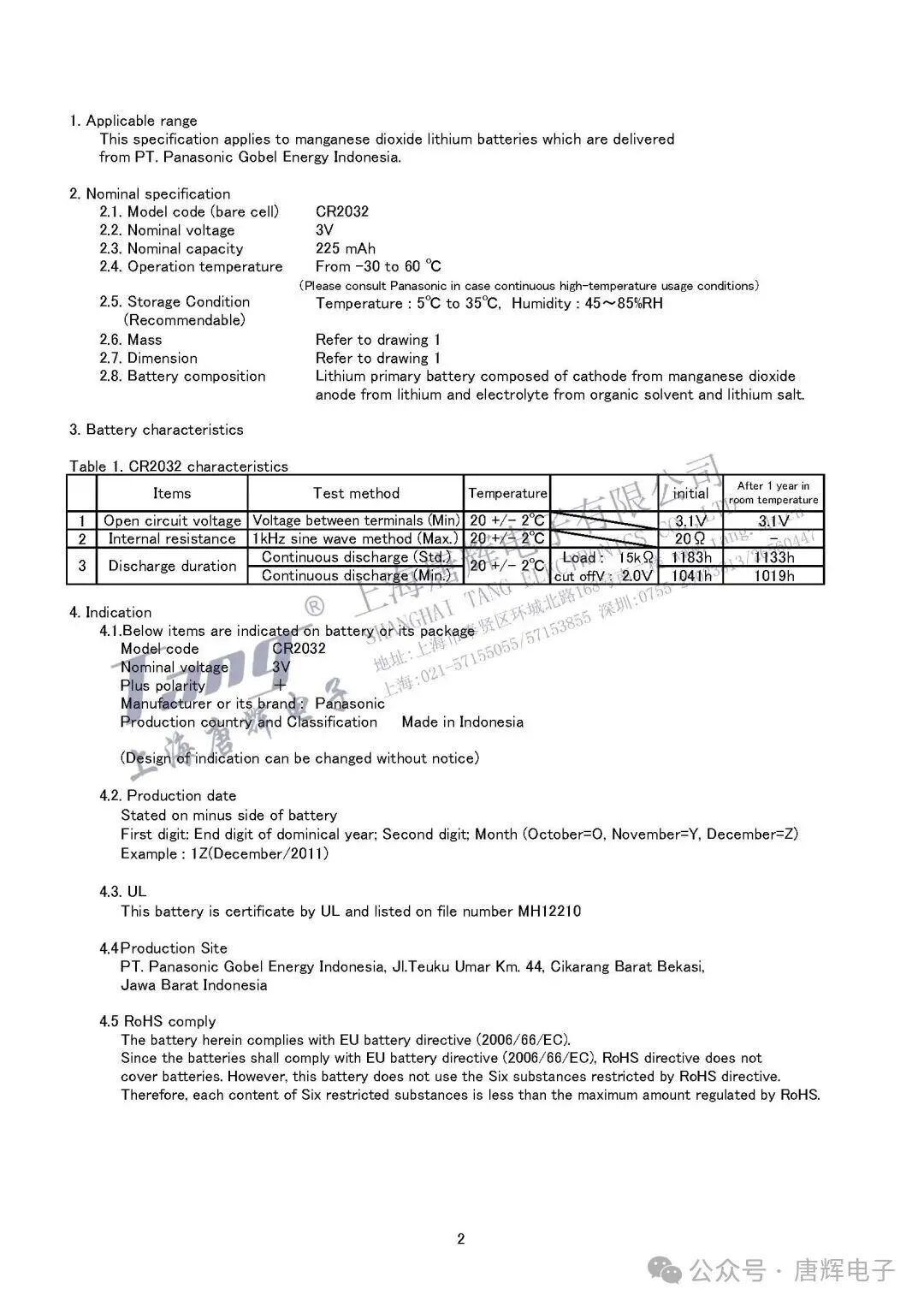

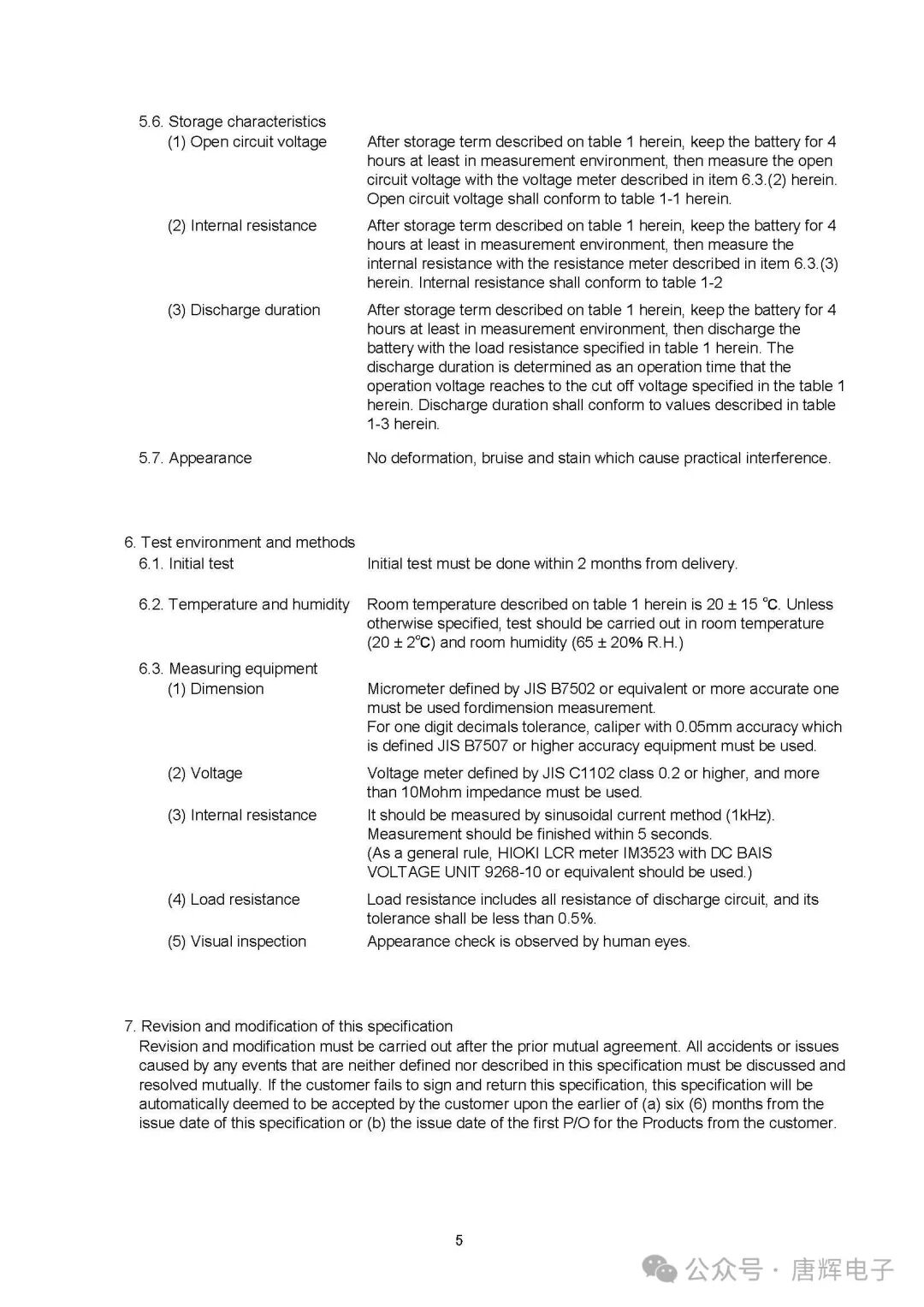

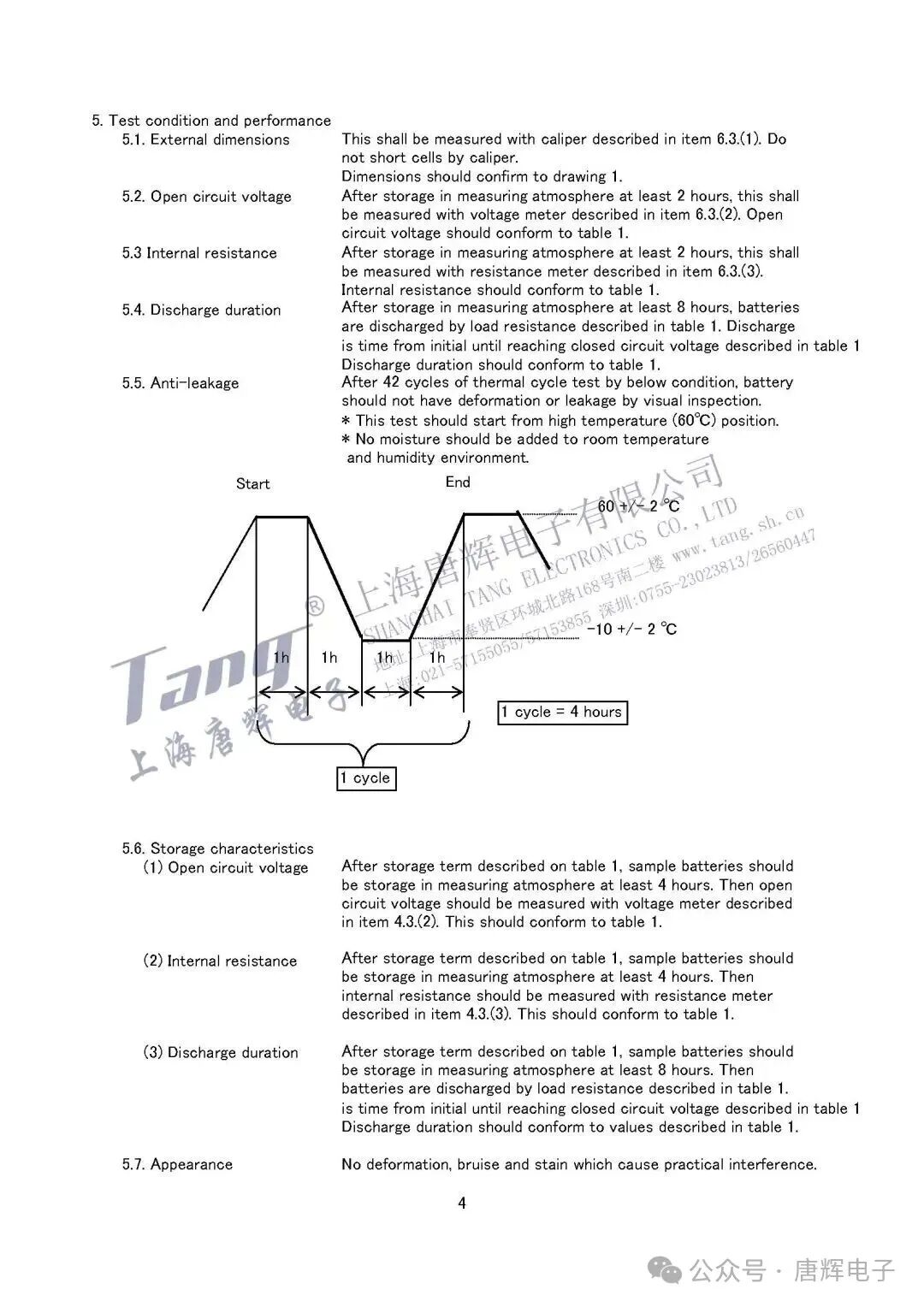

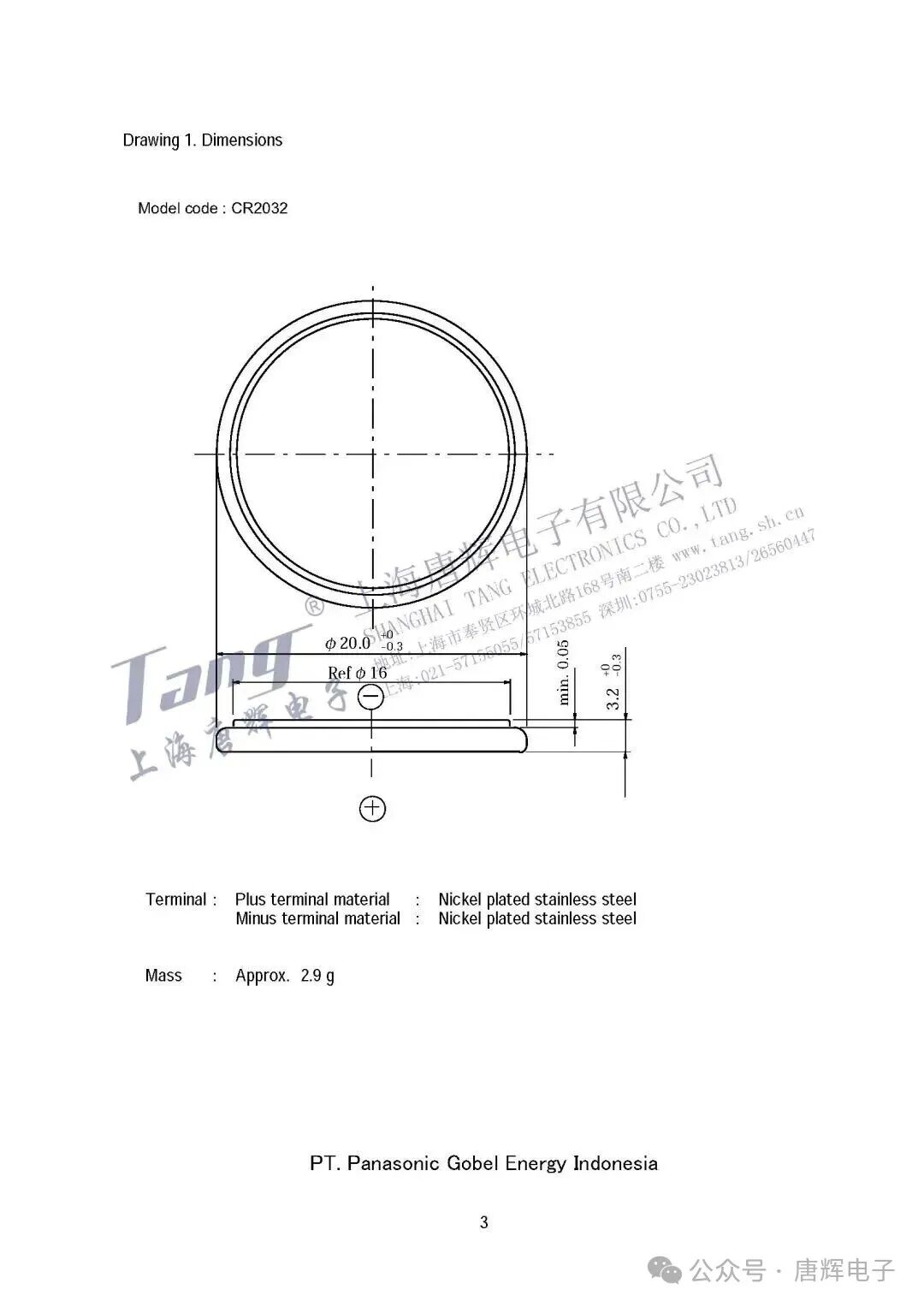

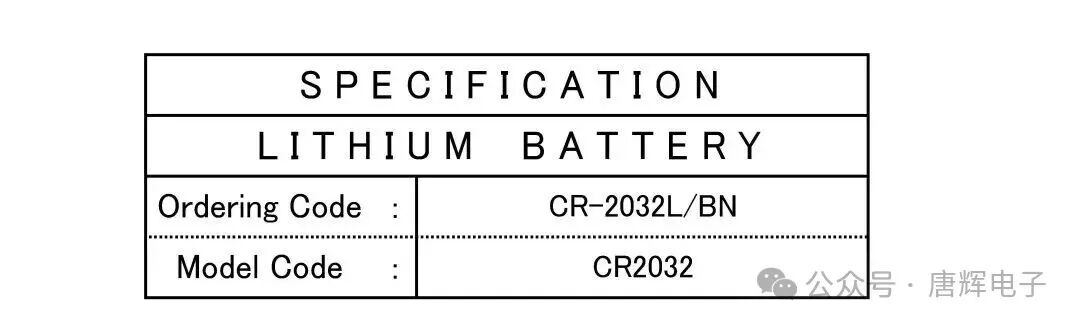

CR2032详细版规格书图集
如需完整版请联系“唐辉电子”
周生13816691297（微信同号）
7 以MAX706（后缀18）与CR450直接连接为例
同上，CR2450与MAX70618 的搭配逻辑与CR2032 完全一致，直接连接即可。CR2450本质上是CR2032 的“高容量版”，电压规格（3V）和化学特性（不可充电）均相同，因此硬件连接极简，软件配置重点在于关闭充电功能。
一、硬件连接（直接直连）
MAX70618 内部已集成理想二极管，严禁在外部串联二极管或 LDO，否则会因压降导致电压过低。
接线方式：CR2450 正极 → VBAT 引脚；负极 → GND。
去耦电容：VBAT 引脚对 GND 必须接 10nF~100nF 电容（靠近引脚放置，否则 RTC 易受干扰）。
防反灌：依靠芯片内部电路，无需外部二极管。
二、软件配置（关键步骤）
CR2450 是不可充电的锂锰电池，必须关闭 MAX70618 内部的涓流充电器，否则强行充电会导致电池发热、漏液甚至爆炸。
上电初始化时，必须执行以下配置：
关闭充电：将 Trickle Charger 相关寄存器（如 CHCx）设置为 Disable/00。
状态确认：读取寄存器确认充电功能已关闭
三、CR2450 vs CR2032 选型对比
两者电压兼容性完全相同，区别仅在于容量和物理尺寸。
参数 | CR2450 | CR2032 | 适用场景 |
容量 | 620mAh | 225mAh | 长续航需求 |
直径 | 24.5mm | 20mm | 空间充裕 |
厚度 | 5.0mm | 3.2mm | 电池仓高度>5mm |
续航 | 理论>20年 | 理论>10年 | 超长待机设备 |
选型建议：若 PCB 空间允许且需要极长备份时间（如电表、工业仪表），选 CR2450；若空间紧凑（如穿戴设备），选 CR2032。
四、PCB 布局红线
电容位置：VBAT 的去耦电容必须紧贴芯片引脚（< 2mm），否则电源噪声易导致 RTC 停振。
走线宽度：电池座到 VBAT 的走线建议 ≥ 20mil，减少线路阻抗压降。

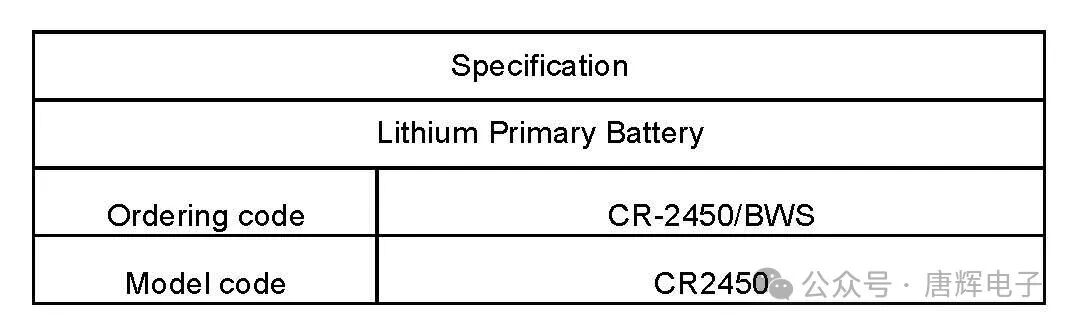

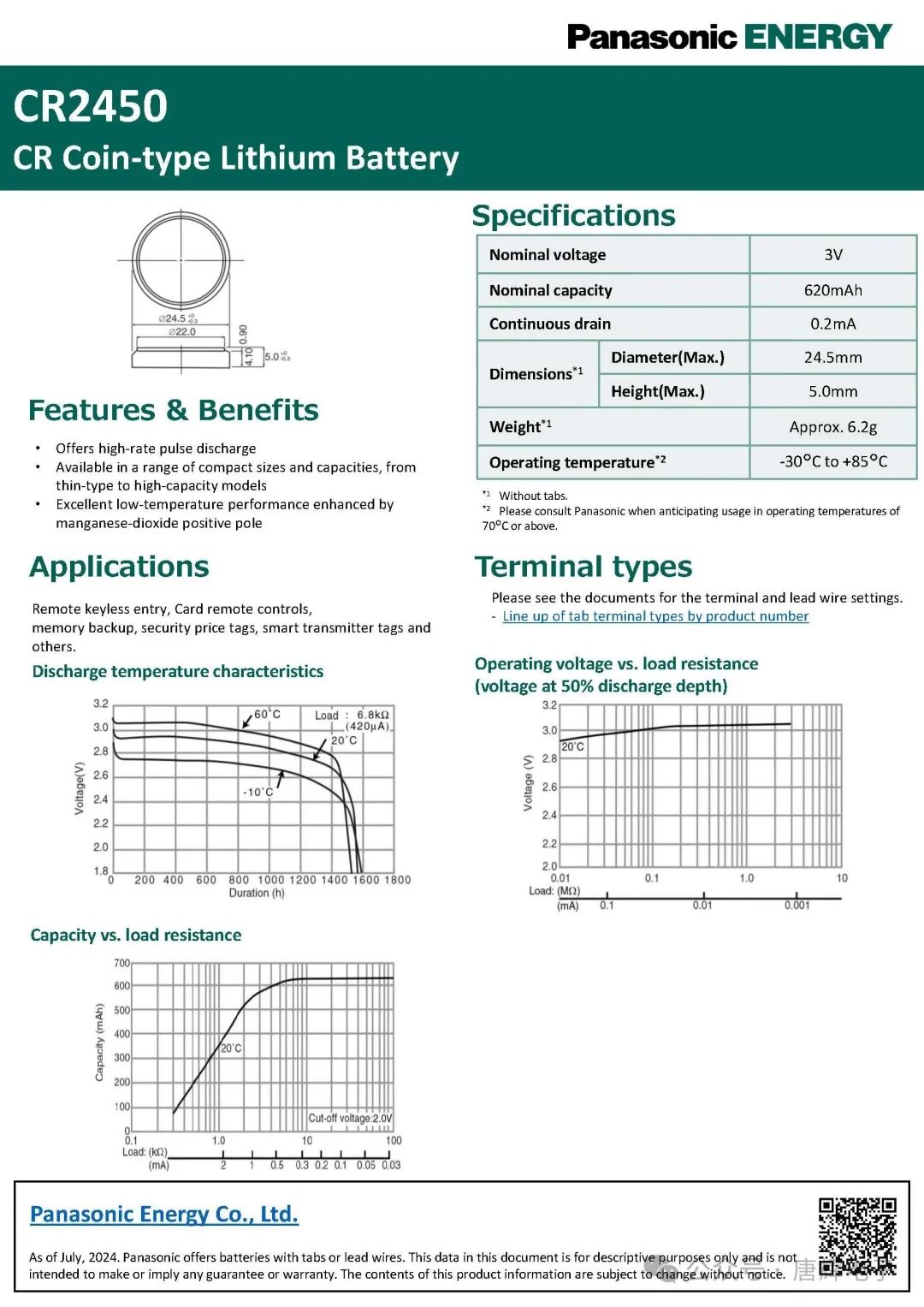

CR-2450缩略版规格书

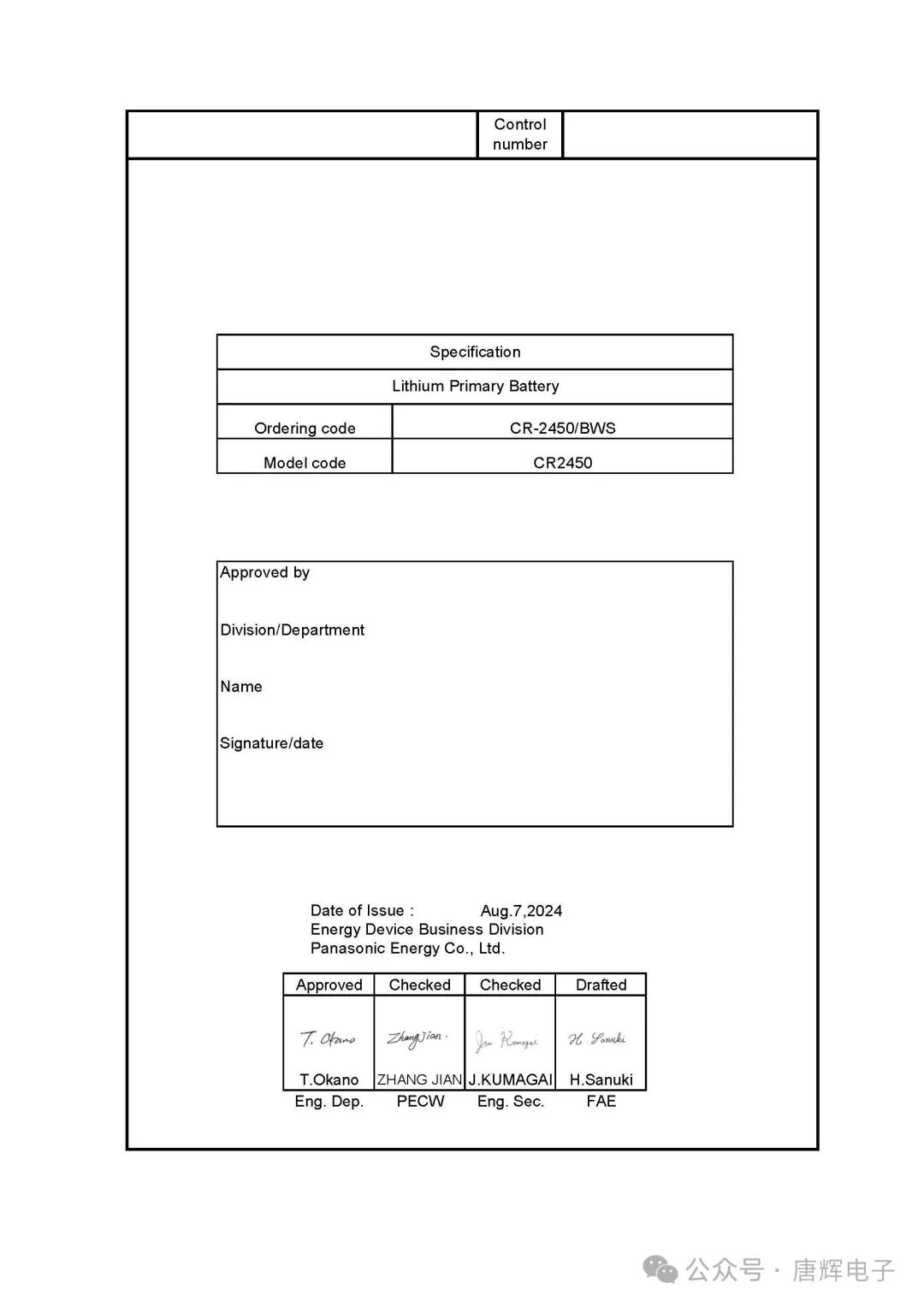

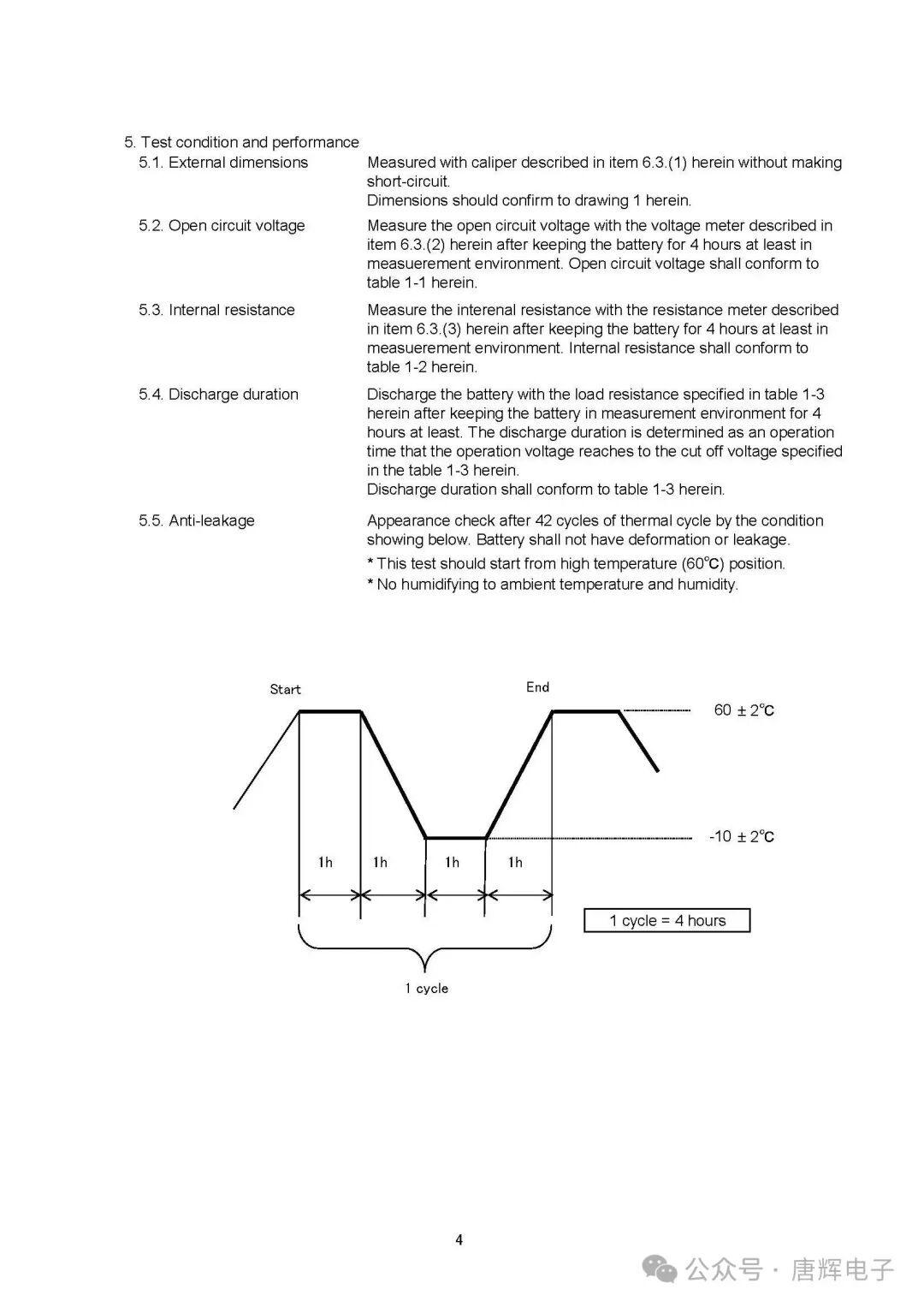

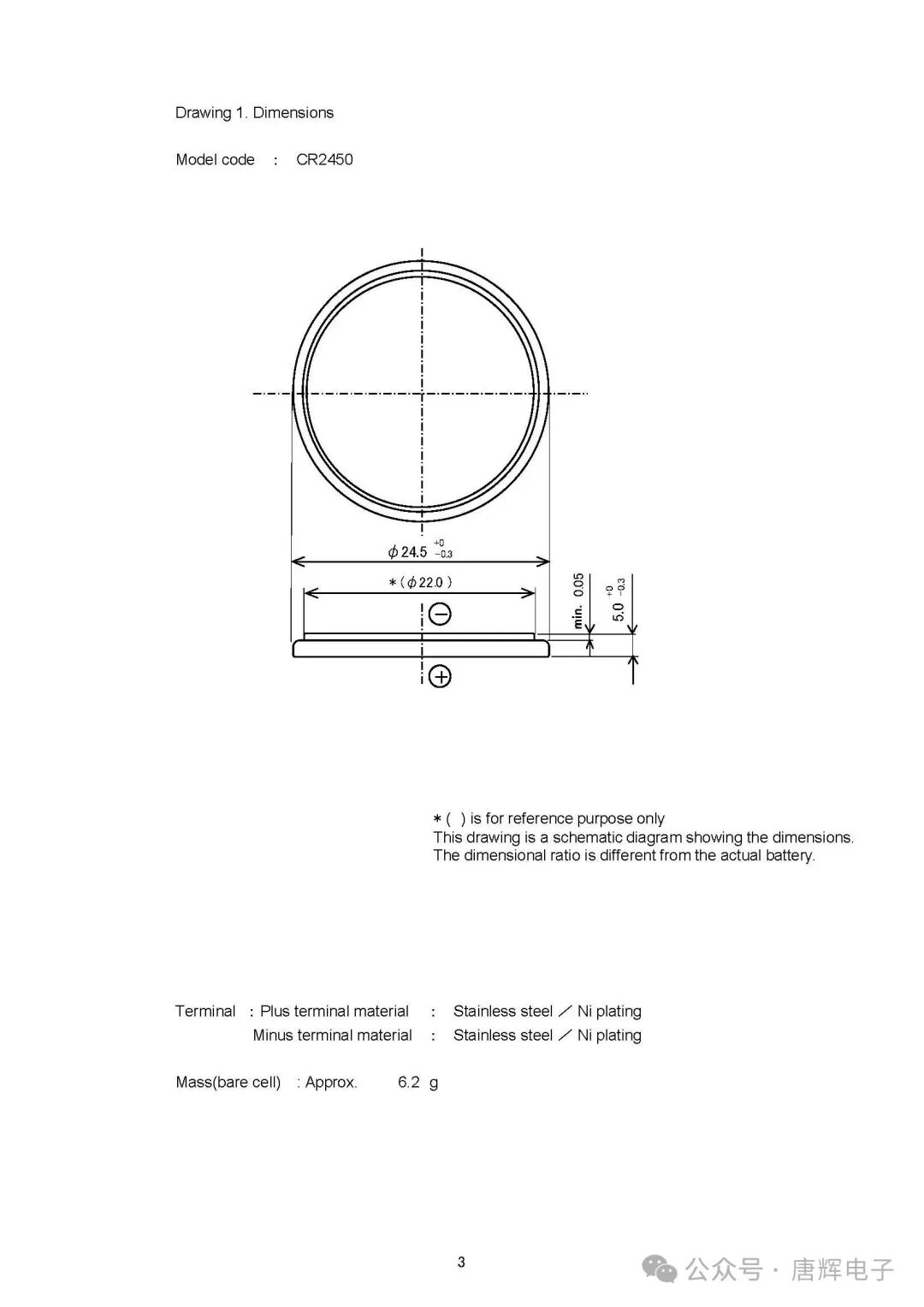

CR-2450/BWS详细版规格书图集
如需完整版请联系“唐辉电子”
周生13816691297（微信同号）
说明：本人学术水平有限，本文仅供探讨，恭请您多多指导！
